产品简介

HYBP13/ HYBP33系列三相变频电源，以DSP处理器为核心，电力电子半导体器件为功率输出单元，采用DDS直接数字频率合成技术、D/A转换、瞬时值反馈、正弦脉宽调制、IGBT输出等新技术及模块化结构，具有负载适应性强、输出波形品质好、操作简便、体积小、重量轻等特点，具有过流、过载、过热、短路等保护功能，以保证电源可靠运行。广泛适用于需要模拟各种电力环境及特殊要求的实验室、测试线、生产流水线等场所。

产品特点

1、采用TI公司32位DSP数字信号处理器（TMS320F28x），运算能力强，处理速度快。

2、三相独立H桥逆变及三相独立输出变压器设计，使三相输出在电气与控制上相互独立，互不干扰影响。

3、对于大功率输出，采用IGBT模块并联技术和逆变单元模块化设计，便于功率扩展。

4、采用全数字化控制与反馈技术，输出电压与负载电流双闭环控制算法，控制速度快，精度高，稳定性好。

5、对系统各项运行参数进行实时监控，具有多种完善的保护功能。

6、具有多种参数测量与显示，可测量并显示三相电压、三相电流、三相功率、三相功率因数、总功率等多种参数，大功率电源采用7寸或10寸彩色触摸屏显示。

7、标准配置RS232、RS485串行通讯接口，标准MODBUS通讯协议。

产品通用技术参数

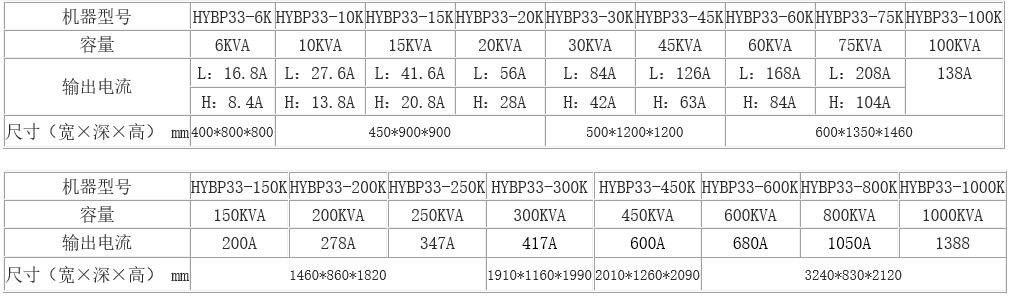

产品型号、电流、尺寸对照表
